一、核心写作目标
本文以1602字符液晶模块（即通常所说的“1602液晶”“LCD1602”）为目标元器件，面向电子维修人员、企业质检从业者、电子爱好者三类读者群体，围绕“实操落地、行业适配”的核心原则，提供一套从入门到专业的分层检测方案。内容涵盖工业设备显示、嵌入式开发调试、电子产品维修三大应用场景，帮助读者快速掌握1602液晶模块的好坏判断技巧，独立完成模块故障排查，同时规避检测过程中的安全风险和常见误区。全文基于1602液晶模块的行业技术资料、实测案例及检测标准撰写，确保内容原创、专业、可落地。
二、前置准备
（一）1602液晶模块检测核心工具介绍
检测1602液晶模块，工具的选择直接影响判断效率和准确性。不同使用场景对工具的需求差异较大：
基础款（新手必备，适配入门级检测）：
数字万用表：这是最基础的检测工具，建议选择带通断测试档和二极管档的数字万用表。用于测量引脚通断、供电电压（3.3V/5V）、对比度调节电压（V₀对地电压）以及排查短路问题。入门级万用表如胜利VC890C+、优利德UT136B即可满足需求，价格在100-200元区间。
10kΩ电位器：用于1602模块的V₀引脚调节。V₀是液晶对比度调整端，通过电位器调节可以让字符从“全黑”到“完全不可见”之间变化，是判断模块是否正常工作的关键辅助工具。
杜邦线和面包板：用于搭建临时测试电路，方便快速连接验证。
专业款（适配批量检测/高精度场景）：
可编程直流电源：为模块提供精准的3.3V或5V供电，同时可监测工作电流（正常1602模块工作电流约2mA左右）-30。如果工作电流远超正常值，很可能存在内部短路。
逻辑分析仪：用于分析单片机与1602模块之间的通信时序，排查RS、EN、数据引脚时序是否符合规格书要求（如使能脉冲宽度需≥450ns，地址建立时间≥140ns）-30。这是嵌入式开发和专业维修场景下的关键工具。
屏幕电测机/AOI自动光学检测系统：适用于工厂批量检测场景。此类设备可自动检测LCD显示模块的开路、短路、对比度不均、像素残缺等缺陷，检测速度可达800毫秒/画面-46。屏幕电测机能自动完成“合格”与“不合格”判定，并生成Excel格式的检测报表，极大提升产线检测效率。
高精度光学测试系统：用于研发验证场景，可测量显示屏的亮度、均匀性、色域覆盖率等光学性能指标-39。
（二）1602液晶模块检测安全注意事项
在检测1602液晶模块时，以下安全事项需格外重视：
严禁带电插拔：这是新手最易犯的错误。1602模块在通电状态下插拔，极易因引脚接触瞬间产生的电压尖峰损坏模块内部的HD44780控制器。实测案例显示，带电插拔后模块可能出现显示乱码、黑块异常甚至永久性损坏-48。
检测前确认供电电压：1602模块通常支持3.3V或5V供电，但也有模块仅支持单一电压。检测前务必查阅模块规格书，确认供电电压范围。将5V模块接入3.3V可能导致显示对比度不足，而将3.3V模块接入5V则可能烧毁控制器。最大绝对额定值显示，电源电压超过6.0V即可能造成不可逆损伤-1。
避免静电损伤：液晶模块内部的CMOS驱动芯片对静电敏感。在干燥环境下操作时，建议佩戴防静电手环或先触摸金属物体释放静电后再接触模块引脚。
V₀引脚不可随意接地或悬空：V₀是液晶驱动电压输入端，直接接地会使驱动电压差为零，导致字符完全不可见，容易被误判为模块损坏-52。检测时应通过10kΩ电位器调节V₀电压，观察是否有字符浮现。
检测环境要求：工业级1602模块的工作温度范围为-20℃至+70℃，储存温度范围为-30℃至+80℃-1。超出该范围的检测结果可能不准确，极寒或高温环境下液晶响应会变慢甚至失效。
（三）1602液晶模块基础认知（适配精准检测）
1602字符型液晶模块是一种专门用于显示字母、数字、符号的点阵型液晶模块，可同时显示16列×2行共32个字符-4。其内部核心由以下几部分组成：
核心控制器：通常采用HD44780或其兼容芯片（如KS0066U、ST7066），负责接收单片机指令、驱动液晶显示-4。
显示结构：每个字符位由5×8点阵组成，支持5×7点阵+光标显示模式-。模块提供显示数据缓冲区和字符发生器CGRAM，支持自定义字符。
关键引脚功能：标准1602模块有14-16个引脚，核心引脚包括VDD（电源正）、VSS（地）、V₀（对比度调节）、RS（指令/数据寄存器选择）、RW（读写选择）、E（使能信号）、D0-D7（8位数据总线）、BLA/BLK（背光正负极）。
关键参数：输入高电平≥2.2V，输入低电平≤0.6V，工作电流约2mA（VDD=5.0V），输入电压范围-0.3V至VDD+0.3V-30。
接口类型：除标准的4/8位并行接口外，部分新型模块采用I2C串行接口，通过内建ST7032I驱动IC实现两线控制，逻辑电源电压可选3V或5V-1。
三、核心检测方法
（一）1602液晶模块基础检测法（工业现场快速初筛）
在正式上电检测之前，先进行基础物理检查，可快速排除明显故障，节省后续排查时间。
第一步：外观检查
检查液晶屏表面是否有裂纹、气泡或液晶泄漏。正常液晶屏外观要求颜色均匀、无局部变色、无气泡以及无液晶泄漏至笔划以外的现象-21。
检查模块排线是否有松动、断裂，排针是否有氧化或弯折。模组插针氧化、松动会中断信号传输-13。
检查模块PCB板上是否有元件烧毁痕迹（如电容鼓包、电阻发黑）。
第二步：通断检测（无需上电）
使用万用表通断档（二极管档），检测以下关键点：
电源引脚（VDD-VSS）之间是否短路。若有短路报警，说明模块内部电源部分存在短路故障-22。
相邻数据引脚之间是否短路。短路勘测应在电路断电的情况下操作，防止损坏万用表。
如果万用表具有短路报警功能，发现短路后应立即处理，这是最常见的显示屏模块故障之一。
第三步：初步判断标准
| 检查结果 | 初步判断 | 后续行动 |
|---|---|---|
| 外观完好，无短路 | 硬件可能正常，进入上电检测 | 继续使用仪器检测法 |
| 屏面裂纹/液晶泄漏 | 物理损坏 | 直接更换模块 |
| 电源引脚短路 | 内部短路损坏 | 直接更换模块 |
| 排线松动/排针氧化 | 接触不良 | 清洁金手指并重新插拔 |
工业场景注意要点：在工厂生产线或设备控制柜等工业环境中，液晶模块常面临振动、粉尘等不利条件。排线松动是工业场景最常见的故障原因，检测前应先检查连接器是否锁紧，用万用表测量各引脚对地导通情况，避免因接触不良而误判模块损坏-13。
（二）万用表检测1602液晶模块方法（新手重点掌握）
万用表是检测1602模块最实用的工具，以下是新手必须掌握的检测步骤。
检测一：供电电压检测
将万用表调至直流电压档（20V量程）。
黑表笔接模块VSS（GND）引脚，红表笔接VDD引脚。
正常值应为3.3V或5V（取决于模块规格）。若电压异常（低于2.7V或高于6V），请检查电源模块。
同时测量背光引脚BLA-BLK之间的电压，正常应为背光供电电压（通常与VDD相同或略有差异）。
检测二：V₀对比度调节电压检测
万用表仍置于直流电压档。
黑表笔接VSS，红表笔接V₀引脚（通常为第3脚）。
旋转10kΩ电位器，观察V₀电压变化。正常应在0V至VDD之间连续可调。
若V₀电压始终为0V或始终等于VDD，说明电位器或连线有问题。
核心提示：V₀电压通常需要调至负压范围（相对于GND，约-0.5V至-1.0V）才能获得最佳对比度。如果V₀直接接地，驱动电压差为零，字符将完全不可见-52。
检测三：LCD段电极检测（高级技巧）
此方法无需单片机控制，可直接判断液晶屏本身是否完好：
将万用表置于R×10k档（部分数字万用表可能无此档位，可用模拟万用表）。
黑表笔接模块的公共电极（背电极，一般为液晶模块最后一个电极且较宽）。
红表笔轮流接触各字划电极（即数据引脚）。
正常情况下，每接触一个电极，对应点阵段应依次显示清晰字符。若显示不良或不显示，说明该段液晶质量不佳或已损坏-。
若测量时虽有显示但表针在颤动，说明内部存在接触不良。
检测四：背光LED检测
将万用表调至二极管档。
红表笔接背光正极（BLA），黑表笔接背光负极（BLK）。
正常LED背光应有微弱发光（若在暗处观察更明显），万用表应显示约1.5V-2.0V的正向压降。
若无发光且显示“OL”（开路），说明背光LED损坏。
检测结果判断标准汇总
| 检测项目 | 正常表现 | 异常表现及判断 |
|---|---|---|
| VDD-VSS电压 | 3.3V或5V | 异常→检查电源 |
| V₀调节范围 | 0V至VDD连续可调 | 电位器/连线故障 |
| 段电极测试 | 依次显示清晰字符 | 某段不显示→液晶损坏 |
| 背光测试 | 微弱发光，压降1.5-2.0V | 不发光→背光LED损坏 |
| 工作电流 | 约2mA（VDD=5.0V） | 远超2mA→内部短路 |
（三）嵌入式/工业场景专业仪器检测方法（进阶精准检测）
对于嵌入式开发调试、工厂批量质检等专业场景，仅靠万用表不足以全面评估模块状态。以下为进阶检测方法。
方法一：逻辑分析仪时序检测（嵌入式开发专用）
当1602模块出现“背光正常但无显示”或“显示乱码”等异常时，往往是通信时序问题而非模块硬件损坏。使用逻辑分析仪可精确定位问题：
将逻辑分析仪的通道分别接入模块的RS、E、D0-D7（或D4-D7，4位模式）引脚。
触发采集单片机向模块发送的初始化指令序列。
对照模块数据手册的时序要求逐项检查：
使能脉冲宽度（PWEH）应≥450ns-30
地址建立时间（tAS）应≥140ns-30
数据建立时间（tDSW）应≥195ns，数据保持时间（tH）应≥10ns-30
指令执行周期（TCYCE）应≥1000ns-30
如果时序参数不满足规格要求，调整程序延时即可解决，无需更换模块。
方法二：可编程直流电源电流监测（批量检测/维修场景）
将可编程直流电源设置为模块额定电压（3.3V或5V），限流设置为50mA（正常模块工作电流仅约2mA）。
将模块VDD接入电源正极，VSS接入电源负极。
观察电流读数：
正常：约2mA左右-30
短路：电流瞬间达到限流值，说明模块内部存在短路故障
开路：电流接近0mA，说明内部电源电路开路
对于工厂批量检测，此方法可快速筛选出短路和开路的坏品。
方法三：屏幕电测机（AOI自动光学检测，工厂产线专用）
适用于TN、STN、FSTN等单色显示模块的批量检测。屏幕电测机可检测LCD显示模块的开路、短路、对比度不均、像素残缺、MURA等缺陷-46。检测流程如下：
将待测模块放置在设备测试夹具上。
系统自动点亮液晶模组，通过高精度工业检测相机拍摄产品显示的各种图像。
AOI系统自动分析图像，判定指标是否符合检测标准。
检测结果自动输出：“嘟”一声提示合格，急促“嘟嘟嘟”提示不合格，并自动生成Excel格式检测报表-46。
检测速度约800毫秒/画面，可满足产线批量检测需求-46。
方法四：光学性能测试（研发验证专用）
适用于模块选型验证、产品开发阶段的显示质量评估。采用高精度全自动屏幕光学测试系统，可测量：
亮度及均匀性
对比度
色域覆盖率
响应时间
灰阶Gamma和白平衡-39
此方法可确保选用的1602模块满足产品设计的光学指标要求，避免因模块显示质量不佳影响最终用户体验。
工业在线检测技巧：在设备维修和产线检测中，无需将模块从电路板上拆下即可完成检测。可直接用示波器测量模块各引脚的信号波形，检查是否有正常的数据通信和时钟脉冲。如果RS、E引脚始终无变化，说明主控未发送指令，问题出在单片机或程序层面，而非模块本身损坏。
四、补充模块
（一）不同类型1602液晶模块的检测重点
1602液晶模块按接口类型、背光类型、工作温度范围可分为多种类型，检测重点各有侧重：
并行接口型（标准1602）
核心控制器：HD44780或兼容芯片
检测重点：8位/4位数据总线各引脚导通性、RS/RW/E控制时序、V₀对比度调节范围
常见故障：数据引脚虚焊、使能信号丢失、初始化指令未正确接收
检测方法：优先用万用表测引脚通断，再用逻辑分析仪检查时序
I2C串行接口型
代表型号：WO1602I（内建ST7032I驱动IC）
检测重点：SDA/SCL通信是否正常、I2C地址是否正确、上拉电阻是否接入
关键参数：SDA和SCL必须连接I2C总线，并在SDA/SCL与I2C总线电源之间接入上拉电阻-1
检测方法：使用逻辑分析仪抓取I2C通信波形，确认ACK应答信号
工业宽温型
工作范围：-20℃至+70℃（工作），-30℃至+80℃（储存）-1
检测重点：高低温环境下的显示稳定性、响应速度
常见问题：低温下液晶分子黏度上升导致响应变慢甚至花屏，高温下液晶材料衰减产生残影-13
检测方法：在恒温箱中进行温度循环测试，观察各温度点显示是否正常
带背光型 vs 无背光型
检测重点：背光型需额外检测背光LED是否正常发光，背光驱动电压是否符合规格
检测方法：用万用表二极管档测量BLA-BLK之间的正向压降，正常约1.5-2.0V
（二）1602液晶模块检测常见误区（避坑指南）
在检测1602液晶模块的过程中，以下5个高频误区需特别警惕：
误区一：背光亮=模块正常
背光系统和液晶驱动系统是两套完全独立的机制。背光（A/K引脚）只是LED灯，负责提供光源；显示内容由HD44780控制器控制液晶分子偏转来决定。背光亮但无显示，本质是“灯亮了但百叶窗没打开”，多数情况下模块并未损坏-52。
误区二：上电后全屏黑块=模块已损坏
上电后第一行全黑（16个黑块），恰恰说明液晶模块硬件可能是正常的。这种情况的产生原因是液晶模块上电后默认显示全部点阵，但还没有接收到初始化指令-11。正确的排查方向是检查程序是否正确发送了初始化指令，而非更换模块。
误区三：V₀直接接地会导致模块损坏
很多开发板为了省事直接将V₀接地，这并不会损坏模块，只会让字符完全不可见，极易被误判为模块损坏。正确的做法是通过10kΩ电位器调节V₀电压，找到合适的对比度点。若字符浮现，说明模块完好-52。
误区四：忽略环境温度对检测结果的影响
工业环境下的1602模块检测，环境温度直接影响液晶响应和对比度。在低温（-20℃以下）或高温（+70℃以上）环境下检测，即使模块本身正常，也可能出现显示模糊、响应慢甚至花屏现象。应在规格书规定的工作温度范围内进行检测-1。
误区五：未匹配接口类型直接进行信号检测
部分1602模块采用I2C串行接口而非标准并行接口，其引脚定义和驱动方式完全不同。若用并行接口的测试方法去检测I2C模块，必然得出“模块损坏”的错误结论。检测前务必先确认模块的接口类型和引脚定义-1。
（三）1602液晶模块失效典型案例（实操参考）
案例一：工业设备控制柜1602显示异常——因V₀电位器接触不良导致
场景：某工厂设备控制柜的1602液晶显示屏出现显示模糊、字符若隐若现的问题，操作员初步判断为模块损坏，准备申请更换。
检测过程：
先用万用表测量模块供电电压VDD-VSS，显示4.98V，正常。
测量V₀引脚对地电压，发现电压在0.5V至3.8V之间无规律跳变。
拆下10kΩ电位器，测量电阻值，发现中间抽头与两端之间的阻值不稳定，时断时通。
确认问题为工业环境潮湿导致电位器内部氧化、接触不良。
解决方法：更换新的10kΩ精密电位器后，旋转调节V₀电压至约0.8V（相对于GND的负压），显示恢复正常。该案例说明，V₀电位器是1602模块中最易因环境因素失效的组件，应优先排查-52。
案例二：嵌入式开发中1602“背光正常但无显示”——因初始化指令未正确执行
场景：某嵌入式开发项目中，1602模块背光亮但屏幕无任何字符显示。开发人员反复更换模块均无效，陷入排查困境。
检测过程：
首先确认V₀已通过电位器正确调节，排除了对比度问题。
使用逻辑分析仪抓取通信波形，发现单片机确实在发送数据，但RS、E引脚的时序不符合HD44780规格书要求——使能脉冲宽度仅约200ns，远低于450ns的最低要求。
排查发现，程序中使用了空循环延时，而MCU主频较高时，空循环实际延时极短。

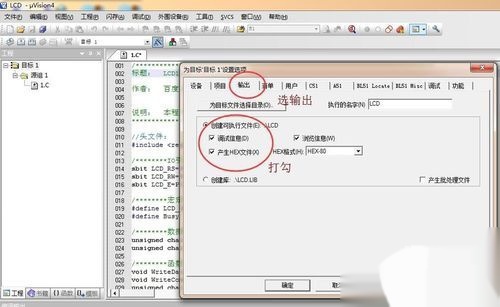

解决方法：在程序中增加足够的延时（确保使能脉冲宽度≥450ns，指令执行周期≥1000ns），重新烧录程序后显示正常-30。该案例说明，约70%的“背光正常无显示”问题并非模块硬件故障，而是软件时序问题-52。
案例三：1602全屏显示黑块——因数据引脚被JTAG功能占用
场景：开发者在AVR ATMega16平台上调试1602液晶，将数据线接在PC口，上电后模块始终显示两行灰格，无论如何修改程序都不出字符-11。
检测过程：
用示波器测量数据引脚，发现部分引脚信号异常，始终为高电平。
查阅MCU数据手册发现，PC口的4个线默认被JTAG调试接口占用，无法作为普通IO口使用。
将数据线改接到PB口后重新烧写程序，显示立即恢复正常-11。
解决方法：在程序开头禁用JTAG功能，或直接使用未被占用的IO口。该案例提醒开发者，1602检测时不能忽略MCU本身引脚复用功能的干扰。
五、结尾
（一）1602液晶模块检测核心（工业/嵌入式/维修三场景高效排查策略）
针对不同场景，1602液晶模块的检测策略可分级如下：
场景一：嵌入式开发调试
排查路线：V₀电位器调节 → 供电电压测量 → 程序初始化检查 → 逻辑分析仪时序验证 → 模块替换测试
场景二：工业设备维修
排查路线：外观检查（排线、排针）→ 供电电压测量 → V₀电压调节 → 万用表段电极测试 → 模块替换测试
场景三：工厂批量质检
排查路线：AOI屏幕电测机自动检测 → 可编程电源电流筛选 → 光学性能抽检测试
核心检测思路归纳为“四步排查法”：
看——外观检查，是否有裂纹、排线松动、引脚氧化
测——万用表测电压、通断、背光、段电极
调——调节V₀对比度电压，观察字符是否浮现
换——用已知正常模块替换，快速确认故障归属
测量1602液晶模块好坏的逻辑并不复杂：先排除最简单的外部因素（电源、V₀、连接），再判断内部问题（控制器、液晶屏、背光），最后才是程序层面的排查。
（二）1602液晶模块检测价值延伸（工业维护与采购建议）
日常维护技巧：
定期检查排线和排针连接，防止因振动导致接触不良。工业环境中建议使用带锁扣的连接器。
注意防潮防尘，长期暴露在潮湿环境中的模块，其电位器和排针易氧化失效。
避免阳光直射，偏光片受紫外线和高温影响会加速老化，导致字迹变淡-13。
在温度波动较大的工业场景，建议选用工业级宽温模块（工作温度-20℃至+70℃）并搭配温度补偿电路-13。
采购建议：
根据接口需求选择：如果MCU引脚资源紧张，优先选I2C串行接口模块（如WO1602I）；如果追求驱动兼容性，选标准并行接口模块（HD44780兼容）。
根据应用环境选择：户外或高温环境，选宽温型模块；强光环境，选高对比度FSTN负显模块。
采购时索要完整规格书，确认电气特性（工作电压、电流、时序参数）是否与项目需求匹配-31。
校准建议：
V₀电位器应选用高品质多圈精密电位器，避免使用普通单圈碳膜电位器，后者在振动环境下易出现接触不良。
模块安装前建议进行上电老化测试，排除早期失效品。
批量采购时应要求供应商提供出厂检测报告，包括电气特性测试和光学性能测试数据。
