一、电子维修、工业控制与汽车电子场景TVS管好坏检测全流程实战指南(新手可上手+专业可参考)

小编 4 0

关键词布局:TVS管检测方法、万用表检测TVS管步骤、汽车电子TVS管检测、工业控制TVS管好坏判断、TVS管失效案例分析

在电子电路设计中,瞬态抑制二极管(TVS管)被誉为电路的最后一道防线。无论是汽车ECU控制板的电源入口、工业变频器的输入端口,还是通信设备的RS485接口,TVS管都在毫秒乃至纳秒级别内完成对浪涌脉冲、静电放电和电压瞬变的钳位吸收,保护后级敏感电路免受过电压冲击。-当TVS管自身因过应力击穿、能量超标或选型不当而失效时,往往会导致后级电路直接暴露在浪涌风险中,引发设备“连带损坏”。-掌握一套适配电子维修、工业控制与汽车电子三大场景的TVS管好坏检测方法,既是排查设备故障的必备技能,也是保障电路系统可靠运行的关键防线。本文从基础入门到专业进阶,分层次详解TVS管检测的实操步骤、行业适配标准和常见误区,帮助不同基础的从业者快速掌握TVS管好坏判断技巧。

二、TVS管检测前置准备(适配三大场景)

1. 电子维修/工业/汽车TVS管检测核心工具介绍

基础款(新手/维修入门):

  • 数字万用表:具备二极管测试档和电阻档(R×1k档),是TVS管好坏初筛的核心工具,适合电子维修人员、爱好者日常排查。-

  • 可调直流电源:电压范围覆盖TVS标称击穿电压(常见6.8V~550V),配合万用表可实现击穿电压验证。-

专业款(批量/高精度检测):

  • 半导体参数分析仪/专用TVS测试仪:具备恒流/恒压模式,可精确测量反向击穿电压(VBR,测试电流通常为1mA)和反向漏电流(IR)。-

  • 示波器:用于捕捉TVS管在脉冲过压时的响应波形,评估动态钳位性能。-

  • 浪涌发生器:依据IEC 61000-4-5标准,验证TVS管在8/20μs浪涌波形下的能量吸收能力和钳位电压是否符合规格。-

2. 电子维修/工业/汽车TVS管检测安全注意事项

  • 重中之重①——断电操作:检测前必须断开设备电源,并对电路板上的高压电容进行放电,防止残留电压损坏万用表或对操作者造成触电风险。

  • 重中之重②——防静电防护:TVS管为静电敏感器件,检测时建议佩戴防静电腕带,避免人体静电对器件造成二次损伤。

  • 重中之重③——避免在线误判:TVS管在电路中常与其它元件并联,未经拆焊直接在线测量可能导致测量值受电路其他通路影响而失真,应拆下一端引脚再行检测。

  • 重中之重④——限流保护:使用可调电源测试击穿电压时,需将电源电流限制在TVS管标称通流量以下(建议5mA~25mA),防止测试过程中电流过大致器件过热损坏。--

3. TVS管基础认知(适配精准检测)

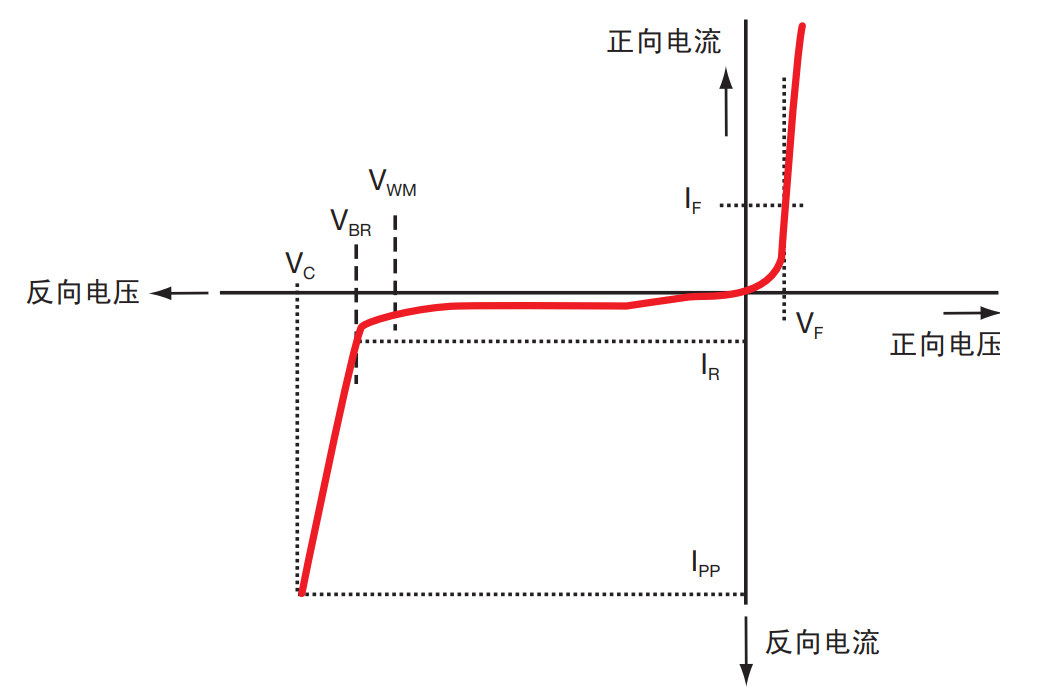

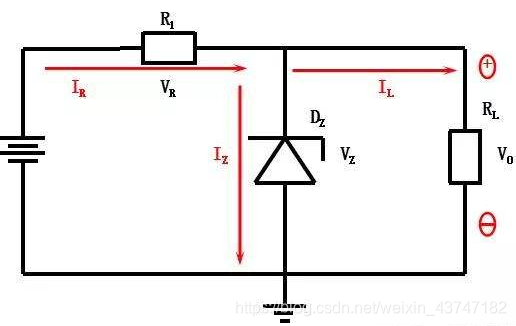

TVS管的核心工作原理基于雪崩击穿效应。当电路中出现瞬态过电压且电压超过TVS的反向击穿电压(VBR)时,TVS管进入导通状态,将瞬态大电流分流到地,同时将电压钳位在安全水平(钳位电压VC)。-与普通稳压二极管不同,TVS专为吸收瞬态大能量而设计,响应速度达纳秒级,钳位特性更陡峭。-

检测TVS管前需确认两个关键参数:反向击穿电压(VBR)反向截止电压(VRWM) 。VRWM是TVS管在待机状态下能够承受而不发生导通的最高电压,也是判断TVS是否“提前导通”的核心参考依据。

三、核心检测方法

1. TVS管基础检测法(在线快速初筛——无需拆焊)

适用场景:电子维修中初步判断TVS是否短路,或批量检查PCB上TVS管是否存在明显异常。

第一步:目视检查
关闭设备电源后,仔细观察TVS管表面是否有裂纹、炸裂痕迹、引脚焊点周围是否有烧焦或变色迹象。烧毁的TVS管常伴随晶圆击穿导致外壳鼓包或表面碳化。-

第二步:电阻法快速判断短路
将万用表拨至电阻档(R×1k档),红黑表笔分别接触TVS管两端(双向TVS管无需区分极性)。若万用表显示电阻极低(接近0Ω),说明TVS管已击穿短路,必须更换。-

注意:目视无异常但电阻法显示短路的TVS管,通常已发生不可逆损坏。在线电阻测量时需注意电路中有无其它并联低阻通路,建议拆焊后复测确认。

2. 万用表检测TVS管方法(新手重点掌握)

(1)单极性TVS管的万用表检测

第一步:设置万用表:将万用表拨至二极管测试档(标有二极管符号)。

第二步:测量正向特性:红表笔接TVS阴极(通常印有标识环的一端),黑表笔接阳极。正常的单极性TVS管应显示0.4V~0.7V的正向导通压降(类似普通二极管)。-

第三步:测量反向特性:交换表笔,红表笔接阳极、黑表笔接阴极。万用表应显示“OL”(开路)或无穷大电阻,表示反向截止状态正常。-

判断标准:正向压降正常(0.4V~0.7V)、反向开路——TVS管正常;双向均为开路——TVS可能开路损坏;双向均为短路或低阻——TVS已击穿损坏。

(2)双向TVS管的万用表检测

双向TVS管内部结构为两个背靠背的二极管,正负极性对称,无阴极标识环。

检测步骤:任意调换红黑表笔测量TVS管两端,万用表两次均应显示“OL”(开路)或无穷大电阻。如果任一方向显示导通压降或低阻值,说明TVS管已损坏。-

(3)进阶验证——可调电源法

第一步:将可调直流电源电压从0V开始缓慢升高,电流限制设置为约5mA~25mA。

第二步:用万用表电压档并联在TVS管两端,监测电压变化。

第三步:当电压升高到TVS标称击穿电压附近时,万用表电压读数应稳定在击穿电压值附近,不再随电源电压升高而明显增加——这表明TVS管已进入钳位导通状态。-

判断标准:实际击穿电压与规格书标称值偏差通常在±5%以内为合格;若在VRWM以下即发生导通,说明TVS管耐压不足或已退化;若远高于标称值仍不导通,则可能已开路失效。

3. 行业专业仪器检测TVS管方法(进阶精准检测)

(1)半导体参数分析仪检测法

适用场景:专业质检、批量检测、AEC-Q101车规认证测试。

操作流程

  • 准备:清洁TVS管表面,确保引脚无氧化、无污染物干扰测试。-

  • 参数设置:依据TVS规格书,设置测试电流IT(通常为1mA)。-

  • 逐项检测:分别测量反向击穿电压(VBR)、反向漏电流(IR)、正向压降(VF)。记录结果并与规格书比对。-

车规级TVS管(AEC-Q101)检测特点:汽车电子用TVS管需通过更严苛的可靠性验证,检测温度范围通常为-55℃至175℃,并需验证在多次浪涌冲击后的性能衰减程度。-

(2)示波器+浪涌发生器动态测试法

适用场景:研发验证、工业电源端口TVS选型确认、通信设备接口防护能力评估。

测试标准依据:遵循IEC 61000-4-5浪涌抗扰度标准,使用8/20μs电流波形模拟雷击浪涌,测试TVS管的钳位电压(VC)和峰值脉冲电流(IPP)吸收能力。-

操作流程

  • 将示波器探头连接至TVS管两端。

  • 浪涌发生器输出设定幅值的浪涌脉冲至TVS管。

  • 读取示波器波形,记录钳位电压是否低于被保护芯片的耐受电压上限(即VC ≤ 芯片耐压值)。-

(3)红外热像仪检测法(失效定位)

适用场景:PCB上多颗TVS管并联或在线路中不便拆焊时,排查具体哪一颗已失效。

操作流程:对电路板施加正常工作电压后,使用红外热像仪扫描TVS管区域。正常工作的TVS管表面温度应≤125℃;若某颗TVS管温度异常升高(明显高于周边器件),则可能已发生漏电或部分击穿;若开路失效则温度无变化。-

四、补充模块

1. 工业/汽车/消费电子不同类型TVS管的检测重点

  • 工业电源端口TVS管(常见如SMBJ系列):检测重点在击穿电压准确性浪涌能量吸收能力。工业设备多工作于24V、48V等电压等级,选型原则为VRWM ≥ 最大工作电压UImax,VC ≤ 后级芯片耐压值。-检测时需重点关注钳位电压是否在安全范围内,否则即便TVS未短路,后级芯片也可能因过压而损坏。

  • 汽车电子TVS管(常见如SM8S系列、SZ1SMB系列):汽车环境存在ISO 7637-2瞬态脉冲和蓄电池反接风险,需重点验证反向截止电压是否适配12V/24V系统,以及是否符合AEC-Q101认证标准。--检测时还应关注高温环境下漏电流的变化——175℃时漏电流可能比室温增大数倍。

  • 通信接口TVS管(如RS485、CAN总线接口):需关注结电容参数,过大的结电容会降低通信信号质量。高频接口推荐使用低电容器件(电容值0.2pF~5pF)。-万用表检测无法评估电容值,需使用LCR电桥或专业电容测试仪。

2. TVS管行业常见检测误区(避坑指南)

  1. 误区一:用电阻档在线测量TVS管。在线测量时,TVS管与电路板上其他元件并联,可能测得虚假低阻值而被误判为短路。正确做法:拆下一端引脚或使用可调电源法验证。

  2. 误区二:忽视万用表输出电压的影响。部分数字万用表的二极管测试档输出电压较低(约2V~3V),无法使击穿电压高于此值的TVS管进入反向击穿区,测量反向特性时始终显示“OL”是正常现象而非损坏。

  3. 误区三:将开路失效误判为正常。TVS管被击穿后可能呈现开路失效模式。-万用表检测正向压降正常时,仍需用可调电源法验证击穿电压是否存在——开路失效的TVS管在电压升至远高于标称值时仍不导通。

  4. 误区四:忽略环境温度对漏电流的影响。高温环境下TVS管的反向漏电流会显著增大,在工业高温环境(如变频器内部)或汽车机舱中检测时,需考虑温度因素对判断标准的影响。

  5. 误区五:在电源输入端重复使用已受损TVS管。经历一次浪涌冲击后,TVS管的钳位电压和通流能力可能已衰减,维修中即使检测其击穿电压基本正常,也建议直接更换而非继续使用。

3. TVS管行业失效典型案例(实操参考)

案例一:汽车仪表电源输入TVS管烧毁(汽车电子场景)

  • 故障现象:某24V供电汽车仪表在路试中出现黑屏,检查发现电源输入端TVS管(SMBJ40CA)已烧毁,电源对地短路。-

  • 检测过程:用万用表电阻档测量,TVS管两端阻值为0Ω(短路)。使用可调电源逐步升高电压至40V,电流急剧上升,确认TVS管已彻底击穿短路。

  • 原因分析:蓄电池接线柱接触不良,发电机高压脉冲未被有效吸收,持续高压作用于TVS管导致过应力击穿。-

  • 解决措施:更换同型号SMBJ40CA TVS管,同时检查并重新紧固蓄电池接线柱,增加限流保险丝。

案例二:充电口TVS管晶圆击穿导致设备失效(消费电子场景)

  • 故障现象:某便携设备使用一段时间后充电功能异常,经排查确认为充电口TVS管防护失效短路。-

  • 检测过程:X-RAY透视可见内部晶圆已击穿贯穿;可调电源法验证,TVS管在电压远低于标称值时即导通,且漏电流异常增大。

  • 原因分析:TVS管选型通流量偏小,电路中通过的瞬态浪涌电流超过了TVS管能承受的能量上限,造成过电力损害。-

  • 解决措施:更换为通流量更大的TVS管型号,并在电路输入端增加限流电阻,降低瞬态电流峰值。

五、结尾

1. TVS管检测核心(电子维修/工业/汽车高效排查策略)

TVS管检测的核心逻辑是从简到繁、逐层验证。针对不同场景和受众,推荐以下分级排查策略:

排查层级适用场景检测方法判断核心
快速初筛维修入门、电子爱好者目视检查 + 万用表电阻档测短路是否有烧焦痕迹、引脚间是否短路
基础验证电子维修、一般检测万用表二极管档测正反向特性单极性正向0.4V~0.7V、反向开路;双向两次开路
精准验证专业质检、维修进阶可调电源法测击穿电压击穿电压是否在标称值±5%范围内
专业测试批量检测、研发验证半导体参数分析仪/浪涌发生器+示波器钳位电压、漏电流是否符合规格书和IEC标准

2. TVS管检测价值延伸(维护与采购建议)

  • 日常维护:在工业控制柜或汽车ECU的定期保养中,建议使用万用表对关键电源入口TVS管做通断检查,及时发现短路隐患。工业变频器等高温设备,需重点关注TVS管焊点有无虚焊或热应力裂纹。

  • 采购建议:选购TVS管时,需根据实际应用场景选择合适的规格——工业电源选型遵循VRWM ≥ UImax、VC ≤ UPmax原则-;汽车电子优先选择通过AEC-Q101认证的车规级器件-;高频通信接口选用低电容器件(电容值≤5pF)。-

  • 更换校准:更换TVS管后,建议用可调电源法复测确认新器件击穿电压正常;工业设备中的TVS管使用超过3~5年或经历过明显浪涌事件后,建议主动更换,避免因性能衰减导致保护失效。
