电解电容检测实战完全指南：从工厂产线到汽车ECU，万用表与专业仪器精准测量电容好坏

小编 2026年04月25日 23:30 1 0

一、核心写作目标

铝电解电容凭借单位体积电容量大、成本低的特点，广泛应用于工业设备、汽车电子和家电维修领域-6。电解电容也是电子电路中公认的“短板元件”——据统计，电解液干涸导致的失效占比高达45%，漏电流超标占25%-40。电容一旦失效，小则设备重启，大则引发短路爆炸，危及人身安全。

本文从工业产线、汽车维修和家电维修三大真实场景出发，系统梳理电解电容的完整检测方法。无论你是工厂入门质检员、汽车维修学徒，还是资深设备维修工程师，都能找到适配自身需求的实操方案。

二、前置准备

2.1 工业/汽车/家电场景电解电容检测核心工具介绍

不同场景对检测工具的需求差异显著，本文按“基础级”和“进阶级”分层推荐：

基础工具（新手必备，适配三大场景快速初筛）：

数字万用表：绝大多数数字万用表配有电容档（标有“F”或“CAP”），适用于容量粗测和开路/短路判断。开关电源输入级电容通常为数百μF至数mF，输出级为几十至数百μF，2000μF以上大容量电容建议选用带专用插孔的万用表型号-57。
绝缘镊子/短接工具：电解电容内部储电惊人，变频空调中电容容量可达2000~4500μF，断电后仍残留大量电荷，短接放电是绝对必备操作-。

专业工具（适配工厂质检/汽修店高精度检测）：

LCR数字电桥：可精确测量电容的等效串联电阻（ESR）、损耗角正切值（D值），并可调节测试频率（如1kHz、100kHz），适用于实验室精密分析和批量质量检测-62。
专用ESR表：多数型号支持在线检测，无需拆焊即可直接测量电容ESR值，对工厂流水线快速筛查和高频电路中失效的滤波电容尤其高效-。
示波器+电流探头：用于观察充放电波形，分析高频工况下电容的纹波抑制能力，适用于汽车ECU和工业变频器等关键电路深度诊断。
红外热像仪：通过捕捉电容工作时的热分布差异，快速识别过热点，适用于工厂设备巡检和批量故障排查-69。

工具选择速查表：

应用场景	推荐工具	关键用途
现场快速检修	数字万用表	容量粗测、短路/开路判断
流水线批量检测	智能ESR表	无需拆焊，快速筛查
实验室精密分析	LCR电桥	精确测量ESR、D值
深度故障诊断	示波器+热像仪	波形分析、热分布检测

2.2 工业/汽车/家电场景电解电容检测安全注意事项（重中之重）

电解电容检测操作涉及高压、储电和极性三大风险，以下4条核心注意事项须严格遵守：

① 必须先放电，后检测

电解电容极性强、储电能力强。变频空调电源滤波电容容量可达数千μF，即使断电后仍可能残留致命电压-。正确做法：使用绝缘镊子或带绝缘手柄的螺丝刀，将电容两引脚直接短接；更大容量电容建议串联一个几百欧姆电阻放电，避免短路火花。每次测量后再次检测前也须重复放电-54。

② 断电操作，严禁带电检测

万用表和LCR电桥均要求被测电路完全断电。在路检测时，必须断开电路板供电电源并确认所有高压电容放电完毕。变频空调的热地设计尤为关键——弱电控制部分的“地”与强电部分没有隔离，人接触会触电-。

③ 极性确认，不可接反

铝电解电容有明确极性——引脚长端为正极，外壳银色条纹端为负极-57。极性接反不仅会导致测量数据错误，严重时可能引发电容爆裂。

④ 工业高压电容需防爆保护

根据GB/T 14472-1998和IEC 60384-4标准要求，工业高压电解电容在检测前应确认防爆阀完好，测试高压电容时建议使用专用防护装置，防止意外爆裂飞溅伤人-31。

2.3 电解电容基础认知（适配三大场景精准检测）

铝电解电容以铝箔为阳极，通过阳极氧化形成氧化铝介质层（厚度仅1~100nm），阴极采用电解液或固体聚合物-40。检测前需掌握以下关键参数：

标称容量（μF） ：标示在电容外壳上，允许误差通常为±20%-57。工控设备常用容量范围为几十μF至数千μF，高频开关电源输出端常用几十至几百μF-9。
额定电压（V） ：工业设备中常见400V/450V高压电容，汽车ECU常用16V/25V低压电容-23。
等效串联电阻（ESR） ：高频工作状态下电容的等效内阻，是判断电容老化的核心指标。低压电容ESR通常要求低于50mΩ，高压电容ESR一般低于100mΩ-40。
损耗角正切（D值） ：反映电容能量损耗程度，D值越大，发热越严重。

三、核心检测方法

3.1 电解电容基础检测法（三大场景通用快速初筛）

无需任何仪器，仅凭肉眼和经验即可进行初步判断：

① 外观检查：

顶部鼓包：铝电解电容顶部防爆阀凸起超过0.5mm，是内部气体压力过高所致，常见于过压、过温或老化场景，必须更换-41。
底部漏液：电容底部或引脚周围出现油渍状或褐色结晶物，表明密封失效或长期过载，可能腐蚀周围电路板-41。
引脚氧化：引脚出现绿色铜锈，表明长期受潮，接触电阻会增大3~5倍-40。
防爆纹完整性：防爆纹（K形槽）若开裂或缺失，失去安全保护功能，不可继续使用-40。

② 闻气味：

电解电容内部电解液挥发时会释放特殊酸臭味，尤其常见于长期高温运行的电源适配器和变频器。

③ 轻摇电容（在路检测场景）：

用手轻轻拨动电容，若感觉明显松动或引脚晃动，可能是焊点开裂或机械损伤，需拆下进一步检测。

场景适配注意要点： 工业设备环境温度高、振动大，外观检查要特别注意底部焊点开裂和防爆阀状态；汽车ECU密封性强，重点检查引脚氧化和底部漏液；家电维修中变频空调电容开焊故障较常见，轻摇法非常实用-。

3.2 万用表检测电解电容方法（各场景新手重点掌握）

万用表是电子维修中最基础、最常用的检测工具，本节分别讲解数字万用表和指针万用表两种检测方式。

一、数字万用表电容档检测法（最推荐，新手首选）

第一步：放电。用绝缘镊子将电容两引脚短接，彻底释放残留电荷。
第二步：极性确认。确认长脚（正极）和银色条纹端（负极）-57。
第三步：选择档位。将万用表旋钮旋转至电容档（标有“F”或“CAP”），根据电容标称容量选定量程。常用档位：20μF、200μF、20mF等-。
第四步：连接测量。将电容两极插入万用表的电容测量插孔，或使用表笔接触引脚，保持稳定接触直到读数稳定。
第五步：读数判定：
- 读数稳定在标称容量±20%范围内 → 合格-57。
- 容量衰减超过标称值30% → 滤波效果已严重劣化，建议更换-40。
- 显示“OL”（过载） → 内部开路，电容失效。
- 读数接近0或显示短路 → 内部击穿，电容失效。

二、指针万用表电阻档估测法（无电容档时的替代方案）

第一步：万用表调至欧姆档。1~47μF电容选用R×1k档；大于47μF电容选用R×100档-54。
第二步：红表笔接负极，黑表笔接正极。
第三步：观察指针摆动：正常时指针应向R≈0方向摆动（充电），随后逐渐返回至无穷大附近（放电）。摆动幅度越大、返回越慢，说明容量越大、性能越好。
第四步：若指针无摆动或一直指在零位不动，表明电容内部开路或击穿。
第五步：交换表笔再测一次漏电电阻，正向漏电电阻越大说明性能越好；若两次测量结果都很小（几百千欧以下），电容性能不良-54。

三、极性判别方法（针对无极性标识电容）

先任意测一次漏电电阻并记录，交换表笔再测一次。两次中阻值较大的那一次，黑表笔接的是正极，红表笔接的是负极-54。

场景实用技巧：

工厂场景：在流水线上对同批次电容进行对比测量，偏差超过20%即标记为可疑品。
汽车维修场景：测量ECU供电电容时，务必检查ESR值（万用表无法直接测ESR，但容量衰减往往伴随ESR上升，容量低于标称值20%就应更换）。
家电维修场景：变频空调外机板电容开焊故障常见，检测前先检查引脚是否松动-。

3.3 工业/汽车专业仪器检测电解电容方法（进阶精准检测）

万用表只能测量电容容量，无法获取ESR和D值等关键参数。对于精密电路和汽车安全相关元件，必须使用专业仪器。

① LCR电桥检测法

LCR电桥可同时测量电容的容量、ESR和损耗角正切值（D值），是实验室和质检场景的首选方案。

测试条件设置：
- 频率：一般选择1kHz（通用测量），ESR测量建议100kHz（高频工况更能反映真实工作状态）-。
- 信号电压：通常设为1Vrms-40。
- 连接方式：四端子测量法，消除引线电阻干扰-40。
操作步骤：
1. 对电容完全放电后，将电容两极连接至LCR电桥测试夹具。
2. 选择电容测量模式（C-D或C-ESR）。
3. 设置测试频率和电压。
4. 读取稳定数值，记录容量、ESR和D值。
5. 将测得数值与标称值或同型号新品对比。
判断标准：
- 容量允许误差范围±20%，低于标称值20%即需关注-41。
- 额定电压≤16V的低压电容，ESR通常应小于50mΩ；高压电容ESR应小于100mΩ-40。
- 若ESR值比正常范围高出50%以上，说明电容已严重老化-。

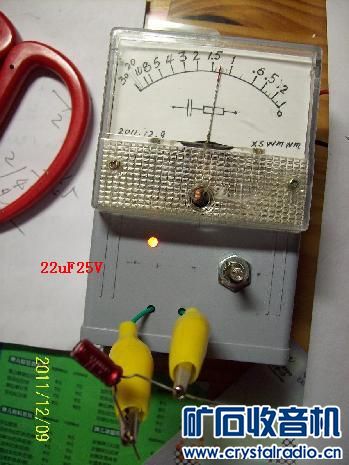

② 专用ESR表在线检测法（工厂流水线首选）

ESR表专为电解电容检测设计，最大的优势是支持在线检测——无需从电路板上拆下电容即可测量。

操作步骤：
1. 完全放电待测电容。
2. 电路板断电，将ESR表表笔直接接触电容引脚（仍在电路板上）。
3. 读取高频测试信号下的稳定阻值-。
优势：无需拆焊，避免损坏PCB焊盘；测试速度快，适合批量快速筛查；在线模式下自动抵消并联元件干扰-。
适用场景：开关电源输出滤波电容批量检测、变频器直流母线电容巡检、汽车ECU电源电容快速筛查。

③ 示波器在线测试法（深度故障诊断）

通过示波器观察电容两端的充放电波形，可直观发现介质损耗异常。约37%的电解电容故障会表现为波形畸变-70。

操作步骤：
1. 设备通电至稳定工作状态（注意安全防护）。
2. 用示波器探头分别连接电容两端。
3. 观察充放电波形是否平滑。
4. 若纹波峰峰值超过标称值50%，即使容量达标也建议更换-57。

四、补充模块

4.1 工业/汽车/家电场景不同类型电解电容的检测重点

① 工业高压电容（变频器/开关电源输入滤波）

检测重点：耐压性和ESR。工业铝电解电容通常需工作在-40℃至+105℃甚至更高的宽温范围，检测时必须确认实际容量和ESR符合高温工况要求-9。
关键参数：耐压值必须高于电路实际工作电压；ESR上升会导致发热加剧、滤波效果变差-。
故障特征：变频器直流母线电容失效常表现为设备启动困难或频繁过压报警。

② 汽车车规电容（ECU/OBC/BMS电源电路）

检测重点：高温可靠性和抗振动性。车规电容需通过AEC-Q200认证，确保在125℃环境下寿命超5000小时，-40℃极寒环境下ESR保持稳定-13。
检测方法：汽车安全气囊ECU中的PLP储能电容组，必须使用专业仪器检测其-40℃低温ESR和充放电次数（要求≥10万次）-11。
故障特征：ECU供电电容失效常表现为冷启动时系统复位、行车中偶发性故障码。

③ 家电电源电容（开关电源/变频空调）

检测重点：滤波能力和纹波抑制效果。开关电源输出滤波电容器，要求在数十千赫兹至数百千赫兹的开关频率下，具备高纹波电流耐受能力与低阻抗特性-。
检测方法：用示波器观察输出端纹波波形，用万用表电容档粗测容量。变频空调通讯电路中的22μF/450V电解电容开焊故障较常见-。
故障特征：电容失效常表现为设备频繁重启、电源噪音增大、屏幕闪烁。

4.2 工业/汽车/家电场景电解电容检测常见误区（避坑指南）

误区①：忽略在线检测的并联干扰

在路测量时，电路中并联的其他元件会影响测量结果。专业做法是使用ESR表在线检测模式（自动抵消容抗干扰），或用LCR电桥设置合适频率，避免并联电容叠加读数。

误区②：测试频率选择不当

用万用表电容档测出的容量是在低频下的测量值，无法反映高频工况下的真实性能。电解电容在高频下ESR会显著上升，正确的做法是：高频电路中的电容应使用LCR电桥在100kHz频率下测试-。

误区③：未考虑环境温度对检测结果的影响

电解电容的容量随温度变化：25℃基准下，每升高10℃，容量约增加5%-40。工业高温环境（如发动机舱达125℃以上）中，常温下容量正常的电容在高温下可能性能骤降-13。

误区④：容量正常就认为电容没问题

这是最常见的误判。电解电容老化时，容量下降往往滞后于ESR上升——ESR可能已升高200%，容量才衰减30%-40。ESR过高会导致高频滤波效果严重劣化，即使容量正常也需更换。

误区⑤：未对高压电容充分放电就开始测量

变频空调中大容量电容即使断电仍残留充电电荷，直接测量可能损坏仪器甚至触电-。务必养成“先放电，后测量”的习惯。

4.3 工业/汽车/家电场景电解电容失效典型案例（实操参考）

案例一：工厂变频器频繁过压停机

某工厂生产线变频器频繁报过压故障，停机时间长达数小时。质检员首先检查直流母线电容——采用ESR表在线检测，发现主滤波电容ESR值高达正常值的3倍，容量下降约25%。拆下后目检发现电容顶部轻微鼓包（隆起约0.3mm），底部有电解液渗漏痕迹。更换同规格电容后，变频器恢复正常运行。关键经验：直流母线电容是变频器的核心储能元件，ESR在线检测可在不停产的情况下快速筛查。

案例二：汽车ECU冷启动复位故障

某车型在冬季气温降至-20℃时频繁出现冷启动后ECU复位现象。维修技师拆下ECU供电电路中的铝电解电容，用LCR电桥在100kHz频率下测试，发现-40℃低温条件下ESR值从正常97mΩ飙升至180mΩ（超标85%）。虽然常温下容量正常，但低温ESR严重超标导致瞬间放电能力不足。更换符合AEC-Q200认证的车规级低ESR电容后故障排除。关键经验：汽车电子电容检测必须覆盖低温工况，常温正常不代表全温区正常。

案例三：变频空调E7通讯故障

某海尔变频空调报E7故障代码（内/外机通讯故障），维修人员排查发现室外机电脑板上的22μF/450V电解电容引脚开焊，同时还检测到同板电容容量衰减约40%。重新焊接并更换失效电容后，故障解除-。关键经验：家电维修中电解电容开焊是高频故障，检测时先目检引脚状态再测电参数，能提升60%排查效率。
