一、引言

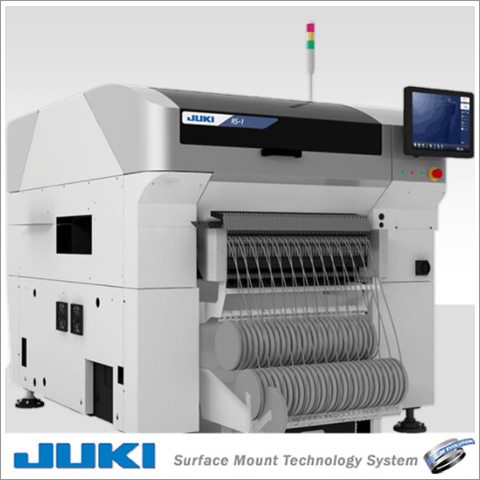

在表面贴装技术（SMT）电子制造车间，贴片机元件识别系统是整个生产线的“眼睛”，其性能优劣直接决定了贴装精度、生产效率和最终产品的合格率。SMT高速贴片机的工作流程涵盖“元件识别-坐标定位-精准贴装-质量检测”全环节，其中元件识别是整个流程的起点和精度保障的关键-19。从消费电子主板上的01005超微型电阻，到汽车ADAS控制器中的BGA芯片，贴片机必须在毫秒级的时间内完成元件的类型判断、位置偏差计算和姿态补偿，并实时反馈给伺服系统执行修正，整个过程对视觉系统硬件、识别算法和操作人员的维护能力都提出了极高的要求。
对于SMT生产线的新手操作员而言，掌握贴片机元件识别系统检测方法的核心价值在于能够快速判断设备运行状态，识别常见的识别异常并执行基础维护，从而减少停机时间。对于工艺工程师和质量管理人员，掌握SMT专业仪器检测贴片机视觉系统的进阶方法，能够精准校准相机、优化元件库参数、系统性排查抛料和误识别故障，真正实现从“被动维修”到“主动预防”的质量管控升级。本文将基于SMT电子制造行业的实际场景，从基础到专业，分层次详解贴片机元件识别系统的检测、调试与维护方法，兼顾新手操作员的上手需求和工艺工程师的精准要求。
二、前置准备：SMT车间元件识别系统检测基础
（一）SMT贴片机元件识别系统检测核心工具介绍
在SMT电子制造车间中，检测和维护贴片机元件识别系统需要配备以下两类工具：
新手基础工具包（适配SMT产线操作员日常巡检） ：
镜头清洁工具：专业镜头擦拭纸、无尘棉签和无水酒精。贴片机视觉镜头上的灰尘和污渍是导致识别失败的最常见原因，镜头清洁属于日常操作员必须掌握的基础技能，建议每天开机前执行-39。
校准治具：各品牌贴片机专用的校准玻璃板和标准校正片，用于快速验证相机识别精度。
元件测试样板：包含了产线常用元件类型的标准测试PCB板，用于日常功能验证。
专业高阶工具包（适配SMT车间工程师深度检测） ：
高精度光学CMM：用于验证贴片机IPC9850-F1表中贴装精度数据的正确性，是贴片机性能检测的核心测量仪器-16。
LCR检测仪：FUJI NXT III等高端贴片机配备的LCR检测机构可在贴装前检测无源元件的常数（电容C、电阻R、电感L），拦截通过外观检查无法识别的误常数贴装问题-47。
测量供料器：如ASMPT的SIPLACE测量供料器，可在贴装前对元件的电阻、电容、二极管或电感进行电气属性验证，自动识别错料风险-46。
工业计算机诊断工具：用于分析图像处理卡、运动控制卡和I/O接口板的工作状态，排查硬件层面的识别延迟问题-2。
AOI校准标准片：根据IPC-A-610标准，用于验证自动光学检测设备的检测精度，对0201及以上规格元件偏移量检测精度需达到±0.05mm，对01005超微元件需达到±0.03mm-13。
多光谱可编程照明系统：用于消除元件表面反光干扰，确保测量数据的一致性与准确性，特别适用于处理高反光或异形元件-33。
（二）SMT车间元件识别系统检测安全注意事项
在SMT电子制造车间对贴片机元件识别系统进行检测和维护时，必须严格遵守以下安全规范：
断电操作优先（重中之重） ：在清洁镜头、更换光源或拆卸视觉系统任何硬件组件之前，必须将贴片机切换至安全状态并断开电源。带电操作可能损坏相机传感器，并对操作人员造成电击风险。
防静电防护规范：SMT车间对静电极为敏感。操作人员必须佩戴防静电手环，使用防静电工具和防静电工作台。相机传感器和图像采集卡等精密部件极易被静电击穿，造成的损坏往往不可逆。
镜头清洁操作规程：使用专用镜头纸和无水酒精，沿同一方向轻柔擦拭，切忌用力摩擦或使用粗糙布料，防止划伤镜头镀层。镜头纸使用后应丢弃，不可重复使用。
光源系统维护注意事项：LED光源在运行过程中会产生热量，更换或调整光源前应等待充分冷却。光源强度调整需逐步进行，避免瞬间电流冲击损坏LED灯珠。
（三）贴片机视觉识别系统基础认知（适配SMT产线精准检测）
在进入检测实操前，需要先理解贴片机元件识别系统的基本构成和工作原理。
贴片机视觉系统的核心硬件组成：视觉系统硬件主要由动摄像机、静摄像机、LED光源、图像采集卡和工业PC组成-4。静摄像机用于元件的识别、检测和对中，固定安装在贴片机机身某位置（通常是仰视安装）；动摄像机与贴装头本体联动，用于学习元器件的贴放位置和取料位置，检查贴装效果或质量-4。当贴装头上的吸嘴吸取元件后，在移到贴片位置的过程中，由相机获取图像，通过影像探测元件的光密度分布，这些光密度经CCD光耦阵列输出0～255级的灰度值，灰度值越大则数字化图像越清晰-2。
视觉系统实现的两种核心功能：一是对PCB板的Mark点识别，实现坐标转换；二是对贴片元件的识别、检测和对中，实现元件的正确贴装-4。Mark点（通常是PCB上直径1.00mm的圆孔标识）是视觉系统确定PCB位置的基准，CCD识别Mark点后通过总线反馈给计算机，计算出贴装位置误差并反馈给控制系统实现校准-3。
需要掌握的关键参数：贴片机对0201及以上规格元件的偏移量检测精度需达到±0.05mm，对01005超微元件的偏移量检测精度需达到±0.03mm-13。在SMT车间中，不同类型元件的识别时间差异很大：01005微型元件的分析时间约为9毫秒，BGA225元件约为18毫秒-50。理解这些参数有助于在日常巡检中判断视觉系统的工作状态是否正常。
三、核心检测方法
（一）贴片机元件识别系统基础检测法（SMT车间新手快速初筛）
对于SMT车间的新手操作员而言，在不使用专业仪器的情况下，通过以下基础方法可以快速判断视觉识别系统是否存在明显异常：
第一步：开机自检观察。贴片机启动后，观察视觉系统自检过程是否正常完成。正常情况下，工业PC会依次完成图像采集卡的初始化和相机连接确认。如果控制界面上出现“Camera not found”或“Vision system error”等提示，说明硬件连接存在问题。
第二步：Mark点识别测试。将一块标准测试PCB板送入贴片机，观察视觉系统是否能稳定识别PCB上的定位Mark点。Mark点识别失败或识别错误是贴片机视觉系统故障中最常见的表现之一，通常表现为贴装位置出现系统性偏移-。正常识别时，相机应能快速锁定Mark点位置并在显示屏上显示清晰的中心坐标。
第三步：取料后元件成像检查。通过设备的人机交互界面触发视觉系统进行图像实时采集和显示-2。观察被拾取元件的图像质量——图像应清晰可辨，元件轮廓分明，无模糊、失真或过曝。如果图像模糊，首先检查镜头是否有灰尘或污渍-39。如果光照不均匀导致阴影或过曝，需要调整光源分布-36。
第四步：抛料率监测。抛料率是判断元件识别系统工作状态的最直观指标。如果抛料率异常升高，首先排查识别系统问题：视觉或雷射镜头不清洁、识别光源选择不当或强度灰度不够，是最常见的识别失败原因-。
（二）通用仪器检测贴片机元件识别系统方法（SMT车间新手重点掌握）
对于SMT车间操作员和初级工程师，使用以下通用方法和检测流程可以对视觉识别系统的关键性能指标进行有效评估：
模块一：光源系统检测
使用照度计或借助灰度图像分析软件，验证LED光源的照度均匀性。具体操作步骤：
在相机下方放置标准白色校准板。
通过设备软件触发单张图像采集。
在图像处理界面上观察整幅图像的灰度值分布。灰度值应在0～255范围内呈现相对均匀的分布，中心区域与边缘区域差异不超过20%为正常范围-2。
如发现一侧明显偏暗或出现局部阴影，检查相应位置的LED光源是否老化或损坏。
对于反光强烈的元件（如陶瓷电容、BGA锡球），可能需要使用同轴光源或侧光源配合调整，通过软件中的光源程序设置逐步调整照明角度和强度直至元件特征清晰可辨-39。
模块二：相机分辨率与成像质量检测
使用标准校准片（包含不同尺寸和形状的测试图案）验证相机的成像质量：
将校准片放置在相机的检测视野内。
触发图像采集，观察校准片上的最小特征是否能被清晰成像。
计算实际像素分辨率是否满足设备规格要求。以SIPLACE新型56型相机为例，其拥有16.2μm/像素的超高分辨率，可精准捕捉直径仅80μm的微型焊球-31。
如果发现边缘模糊或几何失真，可能需要执行相机校准流程。
模块三：元件库匹配与识别参数验证
元件库参数设置不正确是导致识别失败的常见软件原因-36。验证方法：
从待检测的元件类别中选取有代表性的元件样本。
通过贴片机的元件示教功能，重新录入该元件的尺寸、引脚间距、元件高度等参数。
执行元件识别测试，观察识别结果是否与元件实物一致。
常见问题排查：如果程序编辑的元件参数与来料实物尺寸、亮度等参数不符，会造成识别通不过而被丢弃-。如使用错误的识别模板或封装信息，也需及时修正-。
模块四：对中精度验证
元件的对中精度是视觉系统的核心指标：
选用一个已知中心位置的元件进行多次重复拾取和识别。
记录每次识别后系统计算出的元件中心坐标与吸嘴中心的偏差值（Ax、Ay）。
计算偏差值的标准差。如果标准差超出设备规格（通常要求±0.05mm以内），说明视觉系统的重复定位精度不足，可能需要对相机进行重新校准-3。
模块五：处理速度测试
对于SMT高速生产线，识别速度直接影响产能：
选取产线上最常用的几种元件类型。
通过设备日志记录每种元件的平均识别处理时间。
与设备规格书中的典型分析时间对比（参考值：01005元件约9毫秒，BGA225元件约18毫秒）-50。
如果实际处理时间明显偏长（超出规格50%以上），可能需要检查工控机负载情况、图像处理卡性能或软件版本兼容性-36。
（三）SMT行业专业仪器检测贴片机元件识别系统方法（进阶精准检测）
对于SMT车间工艺工程师和专业质检人员，以下行业专业仪器和方法可用于高精度、批量化的视觉系统检测与验证：
方法一：IPC9850标准体系下的贴装性能检测
IPC9850标准是表面贴装设备性能检测的行业基准，包含三部分结构：贴装性能检测、贴片机属性缺陷率与可靠性评估以及测量系统校验-16。
IPC9850-F1表验证：验证特定机型贴片机的通用性能和特殊性能。通用性能包括真空吸嘴规格、数量、送料器数量和摄像头类型；特殊性能包括贴装检测样板（PVP）上贴装元件的平均时间及贴装误差。制造商必须提供此表以证明设备性能符合规格-16。
IPC9850-F3表评估：验证检测用非接触光学CMM的能力，为F1表中数据的正确性提供有力依据。使用CMM测量同一组校准点的坐标，与贴片机视觉系统报告的坐标进行比对，偏差应控制在允许公差范围内-16。
可靠性评估（IPC9850-F2表） ：记录设备在实际使用中的属性缺陷率、平均无故障时间（MTBF/MPBF）、误吸率（用PPM值表示）和维护时间。定期统计这些数据可判断视觉识别系统的长期稳定性-16。
方法二：相机校准流程（核心高精度检测操作）
视觉系统的校准——包括相机校准、照明校准、偏移校准和标尺校准——对于确保贴装精度至关重要-。完整的相机校准步骤如下：
执行相机标定：在校准位置放置标准校准玻璃板，启动设备自带的相机标定程序。系统会自动采集多个位置的图像，计算相机内参（焦距、主点坐标）和外参（相机与贴装头之间的相对位置关系）。
照明校准：在标准照明条件下采集校准片的图像，软件自动调整光源PWM参数，确保整个检测视野内的照度均匀。某些高端系统采用多光谱可编程照明技术，可有效消除元件表面反光干扰-33。
偏移校准：使用标准吸嘴拾取标准校正元件，分别在静态相机和动态相机下检测元件的位置和角度，计算两个相机之间的系统偏移量。
标尺校准：使用标准尺寸的校准片验证图像中像素与实际物理尺寸的对应关系，确保检测数据符合设备规格。
方法三：AOI系统协同验证
自动光学检测（AOI）系统与贴片机视觉系统协同工作，构建起从元件识别到贴装后检测的全链路质量管控体系-33。检测要点：
炉前AOI检测：在回流焊接前检测贴装元件的共面性。以0.3mm间距QFN器件为例，炉前AOI可将立碑缺陷率从0.8%降至0.1%-13。
炉后AOI检测：结合X-Ray检测，识别BGA焊点中的微空洞，应符合J-STD-001GA规定的空洞面积≤15%的要求-13。
3D AOI检测：针对BGA、CSP等面阵封装器件，采用多光谱成像技术检测内部空洞、枕头效应等隐蔽缺陷-13。
检测精度对标：验证AOI设备是否满足IPC-A-610标准的关键指标，例如对0201及以上规格元件偏移量检测精度需达到±0.05mm-13。
方法四：LCR检测机构验证（FUJI NXT系列等高端设备专用）
对于需要高可靠性保证的汽车电子和医疗设备产线，LCR检测是元件识别系统的关键补充：
LCR检测机构可在贴装前检测无源元件的常数，拦截通过外观检查无法识别的误常数贴装-47。
使用标准电阻、电容、电感作为参考件，验证LCR检测机构的测量精度是否在规格范围内。
记录批量检测中检测出的错件数量，评估来料质量和设备检测能力。
方法五：智能元件检测传感器（IPS）功能验证
搭载于贴装头上的IPS相机可从元件下面与侧面两个方向确认吸取姿势，彻底筛查吸取姿势不良的元件-55：
人工模拟元件姿势不良的状态（如元件倾斜、侧立），验证IPS能否正确识别并报警。
检查IPS的检测灵敏度设置是否匹配产线元件类型，过高的灵敏度可能误判正常元件，过低则漏判不良元件。
记录IPS拦截的不良元件数量，评估其对提升贴装质量（目标为个位数ppm）的实际贡献-55。
方法六：共面性检测模块校准
对BGA、CSP等元件的锡球共面性进行检测：
使用共面性检测模块向元件连接面投射激光束，在元件与激光束相对移动扫描过程中生成三维高度轮廓-57。
用标准共面性测试件验证模块的测量精度，确保能检测出微米级的锡球高度差异。
定期执行模块的零点校准，消除环境温度变化引起的测量漂移。
四、补充模块
（一）SMT电子制造行业中不同类型元件的识别检测重点
BGA/CSP球栅阵列元件的识别检测重点：
核心关注点：锡球的完整性和共面性。所有锡球应精确处于同一平面，才能与厚度仅100微米的锡膏层实现可靠接触-57。
检测方法：采用共面性检测模块通过激光扫描生成三维高度轮廓，检测单个锡球的高度偏差。
识别难点：锡球在图像中的灰度特征与PCB背景接近，需要配合适当的背光照明方案。对于AI芯片等大型BGA元件，还需检测基准引脚（Pin1）的正确位置-57。
01005及以下超微型元件的识别检测重点：
核心关注点：元件尺寸极小（01005元件尺寸约0.4mm×0.2mm），对识别精度要求极高。偏移量检测精度需达到±0.03mm-13。
检测方法：使用高分辨率相机（如SIPLACE新型56型相机，分辨率16.2μm/像素）进行成像分析-31。
识别难点：元件在料带中易受静电影响而姿势不稳，导致吸取错误-55。需要配合IPS传感器从多方向确认吸取姿势。
异形元件/连接器的识别检测重点：
核心关注点：引脚共面性、引脚缺失或变形、元件本体特征匹配。
检测方法：视觉系统需识别元件接脚信息，包括脚长、脚宽、脚间距、脚偏移、倾斜度、跨距等参数-。
识别难点：异形元件的表面特征复杂，单一光源方案难以覆盖所有识别需求。需要使用可编程多光谱照明技术，从正面、侧面及同轴光源组合照明-29。
CCGA/陶瓷柱栅阵列等高端元件的识别检测重点：
核心关注点：柱状引脚的完整性和排列精度，柱体有无损伤或倾斜。
检测方法：采用形状与颜色双重识别机制，对每个元件进行独立成像分析-33。
识别难点：柱状引脚在图像中的投影特征特殊，传统算法容易误判。需要专门的识别算法和元件库。
（二）SMT电子制造行业元件识别系统检测常见误区（避坑指南）
在实际的SMT车间运维中，以下5个高频检测误区需要特别警惕：
误区1：只关注硬件不关注软件。很多工程师在排查识别失败问题时，第一反应是检查镜头是否干净、光源是否正常，但往往忽略了软件层面的问题。识别算法错误源于参数设置不当或算法缺陷，如阈值设置过高或过低会导致误识别或漏检-36。正确做法：硬件检查无问题后，优先检查元件库参数是否与来料实物匹配。
误区2：忽略来料质量对识别的影响。即使贴片机视觉系统校准完美，来料元件本身的尺寸偏差或形状变形也会导致识别失败。元器件的实际尺寸若与贴片机程序设定的标准尺寸有偏差会造成抛料；元件形状不规则或发生变形也容易引发抛料-65。正确做法：建立IQC来料检测流程，重点检查元件尺寸、引脚状态和包装完整性，与供应商沟通优化元件设计或更换供应商-。
误区3：忽视吸嘴对识别的影响。背光识别时，如果吸嘴的形状大于元件的轮廓，图像中会出现吸嘴的轮廓，识别系统将吸嘴轮廓误判为元件的一部分，导致识别错误-。正确做法：根据元件尺寸选择合适的吸嘴型号，吸嘴边缘磨损后应及时更换。
误区4：片面追求高分辨率而忽略处理速度。有些车间升级到更高分辨率相机后，发现贴装效率反而下降，因为图像数据处理时间增加了。识别延迟可能由软件负载过高或硬件配置不足引起-36。正确做法：升级硬件时应同步评估工控机的计算能力是否匹配，确保在满足精度要求的前提下不牺牲生产速度。
误区5：校准不完整或不规范。有些操作员仅执行相机校准就认为完成了全部校准工作，但忽略了照明校准、偏移校准和标尺校准。校准异常涉及系统对齐和精度调整，任何一个环节缺失都会导致贴装位置偏移或旋转错误-36。正确做法：遵循设备操作手册，完整执行四项校准流程，建议每周至少完成一次全面的系统校准验证。
（三）SMT电子制造行业元件识别系统失效典型案例（实操参考）
案例一：富士康iPhone主板生产线贴片机误识别故障
某智能手机主板SMT产线在量产爬坡阶段，贴片机频繁出现“识别失败”报警，抛料率从正常的0.3%飙升至5.2%，严重影响产能。
故障现象：视觉识别系统对01005微型电阻的识别成功率突然下降，系统提示“元件定位错误”，且故障主要集中在某几台贴片机。
检测排查过程：工程师按照从简到繁的顺序逐步排查。第一步检查镜头清洁度，发现部分相机镜头上附着有细小的锡膏飞溅残留物，使用专用镜头纸和酒精彻底清洁后，识别成功率有所回升但仍未达标。第二步检查光源系统，使用灰度分析软件发现某些光源模组的照度下降明显，同一相机视野内左右两侧灰度值相差达40%（正常应在20%以内），判定部分LED灯珠老化失效。第三步检查吸嘴，发现在高频次使用后吸嘴边缘出现轻微磨损，背光识别时吸嘴轮廓干扰了元件轮廓识别。
解决方法：更换老化光源模组、更换磨损吸嘴，并重新执行完整的四步相机校准流程。故障完全排除后，抛料率降至0.2%，产线恢复稳定运行。该案例警示SMT车间应建立每日镜头清洁检查制度，并将光源模组和吸嘴纳入定期更换计划。
案例二：汽车电子BMS控制器生产线BGA元件共面性检测缺失导致批次返工
某新能源汽车BMS（电池管理系统）控制器生产线，在AOI炉后检测中发现了大量焊接不良，表现为BGA芯片部分锡球虚焊。经统计，约3.7%的产品需要返工，造成严重质量损失。
故障现象：炉后AOI检测发现BGA芯片存在焊接空洞和枕头效应缺陷，但贴片机在贴装前未发出任何异常报警，视觉识别系统的常规检测结果为“通过”。
检测排查过程：工艺工程师首先调取了贴片机的视觉识别记录，发现常规检测只验证了元件的存在性、位置和方向，并未执行锡球共面性检测。进一步检查设备配置，发现该贴片机虽然配备了共面性检测模块，但针对这批BGA芯片的生产程序中没有启用该功能。随后使用X-Ray对未焊接的BGA芯片进行抽检，发现部分芯片存在锡球高度不一致的问题——受运输和存储过程中的挤压，锡球直径偏差达20μm以上。
解决方法：启用共面性检测模块，通过向元件连接面投射激光束，在元件与激光束相对移动扫描过程中生成三维高度轮廓，对所有BGA元件进行全数共面性检测-57。同时加强来料IQC检测，使用3D AOI系统抽检BGA芯片的锡球共面性。实施改进后，BGA焊接不良率从3.7%降至0.15%以内。
五、结尾
（一）贴片机元件识别系统检测核心（SMT车间高效排查策略）
根据SMT车间实际的检测和维护经验，推荐以下分级排查策略：
日常巡检级（每天/每班次） ：
开机自检观察→Mark点识别测试→抛料率监测→镜头清洁检查
目标：快速发现明显的识别异常，将基础维护纳入日检流程
定期验证级（每周） ：
光源系统照度检测→相机分辨率验证→元件库参数核对→对中精度测试
目标：验证视觉系统的各项性能指标是否在规格范围内，预防性发现潜在问题
深度校准级（每月/每季度） ：
完整的四步相机校准（相机标定、照明校准、偏移校准、标尺校准）
AOI与贴片机协同验证→LCR检测机构精度校准→共面性检测模块校准
目标：执行系统级校准，确保设备处于最佳工作状态，为高精度生产提供保障
测量贴片机元件识别好坏的核心逻辑是：先确认硬件（镜头、光源、吸嘴）无异常，再验证软件（元件库、识别参数）配置正确，最后通过专业仪器（校准治具、LCR检测、AOI系统）进行精度验证。
（二）贴片机元件识别系统检测价值延伸（SMT车间维护与升级建议）
日常维护建议：
建立标准化清洁制度：每天开机前使用镜头纸和无水酒精清洁相机镜头和光源窗口，每班次检查吸嘴清洁度，每周更换一次过滤棉。
建立抛料率监控看板：在MES系统中实时监控各台贴片机的抛料率变化，设定异常报警阈值（如抛料率超过0.5%触发报警），实现问题早发现、早处理。
建立元件库版本管理制度：每次BOM变更后，由专人负责更新贴片机元件库参数，并对变更内容进行记录和审批，避免因参数滞后导致识别失败。
设备升级建议：
相机升级：对于长期处理01005超微型元件的产线，建议升级到更高分辨率的相机系统。某服务器制造商通过引入1200万像素高分辨率摄像头，将01005元件的检测良率从92%提升至98.7%-13。
光源系统升级：多光谱可编程照明技术可有效消除元件表面反光干扰，确保测量数据的一致性与准确性，特别适用于处理陶瓷电容、BGA锡球等高反光元件-33。
共面性检测模块加装：对于生产BGA、CSP等面阵封装器件的产线，应加装或升级共面性检测模块，从源头杜绝锡球高度不达标的元件流入生产环节-57。
采购与选型建议：
在采购新贴片机时，应关注其视觉系统的关键技术参数：相机分辨率（μm/像素）、识别处理时间（毫秒/元件）、支持的照明模式数量、是否标配共面性检测功能。
对于汽车电子产线，优先选择具备形状与颜色双重识别机制的系统，并要求设备支持J-STD-001GA汽车电子标准-13。
关注设备的离线编程能力。具备离线编程功能的系统可在非生产时段完成新元件参数的录入与调试，大幅缩短新产品导入周期-33。
